Raspberry Pi + IrBerryDAC でハイレゾ対応のポータブルオーディオ作った(ソフトウェア編)

Installノウハウ

11年前に書いた記事です。製品やサービスの情報は公開当時のものです。

目次(4項目)
  1. OS X から SD カードに Volumio のイメージを焼く手順
  2. Raspberry Pi + Volumio を起動して OS 側の設定を行う
  3. ハードウェアを外に持ち出せるよう WiFi 関連を設定
  4. Raspberry Pi へ曲を転送する方法

ポータブルオーディオとしてのケース(エンクロージャ)作りに想像以上に時間を要してしまって、ここ最近ブログを書く間も惜しんで夜なべしてました。電子工作編を書いてから随分と間が開いてしまいましたが、自分の備忘録という意味も含めてソフトウェア編を書きます。

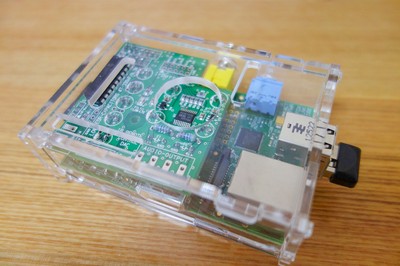

今回のシステムは、ハードウェア的には前回のエントリで記載しましたとおり Raspberry Pi + IrBerryDAC です。Raspberry Pi でハイレゾ再生を行うためには、OS として RuneAudio か Volumio を入れておけば間違いない。好みでどちらを使うかわかれるところですが、今回は Volumio を選ぶこととします。基本的には手順は同じです。

一番簡単に環境を整えるには、IrBerryDAC の作者が公開しているイメージを SD カードに焼くことです。手順も作者のブログで公開されています。ただ、ここで公開されている Volumio は ver1.4PI と ver1.5PI なのですが、1.5PI では 44.1kHz を超える音源が正常に再生されませんでした。本家の Volumio で同様の報告がないことから、IrBerryDAC との相性問題があるかもしれません。

そこで Volumio 本家のほうから最新の 1.51PI を導入してみたところ、ハイレゾ音源再生の不具合が解決されました。そのため、ここでは基本的に、本家の最新版を OS X から導入する手順として説明をしていきます。

MacBook のブラウザに Volumio の曲一覧、手前のスマートフォンに Volumio の再生画面を表示しているところ

OS X から SD カードに Volumio のイメージを焼く手順

Raspberry Pi A/B に挿すことができるのは通常サイズの SD カードですが、A+/B+ の micro SD カードでも基本的には手順は同じです。

まずは Mac に SD カードをセットします。特にフォーマット等は不要で、認識したらそのままマウントします。その後にターミナルを開いて、以下の手順どおりにコマンドを実行します。

  1. SD カードのデバイス名を把握する。下記の例では /dev/disk1s1 が SD カードとなります。

    $ df -k
    Filesystem 1024-blocks Used Available Capacity iused ifree %iused Mounted on
    /dev/disk0s2 487712924 359669132 127787792 74% 89981281 31946948 74% /
    devfs 190 190 0 100% 658 0 100% /dev
    map -hosts 0 0 0 100% 0 0 100% /net
    map auto_home 0 0 0 100% 0 0 100% /home
    /dev/disk1s1 76186 20569 55617 27% 0 0 100% /Volumes/VOLUMIO
  2. 最新の Volumio のイメージをダウンロードする(ダウンロード先は ~/Downloads/ 配下)
    https://volumio.org/get-started/

  3. SD カードをアンマウントする

    $ diskutil umount /Volumes/VOLUMIO
    Volume VOLUMIO on disk1s1 unmounted

    $ df -k
    Filesystem 1024-blocks Used Available Capacity iused ifree %iused Mounted on
    /dev/disk0s2 487712924 324381156 163075768 67% 81159287 40768942 67% /
    devfs 188 188 0 100% 652 0 100% /dev
    map -hosts 0 0 0 100% 0 0 100% /net
    map auto_home 0 0 0 100% 0 0 100% /home
  4. Volumio のイメージを SD カードに焼く
    ダウンロードした Volumio イメージを焼いて、SD カードを Raspberry Pi で起動可能な OS としてインストールします。手順のうち rdisk1 の部分は、上記までの作業で出てきた disk1s1 のうち disk1 の部分に r を付けた名前です。ご自分の環境に合わせて読み替えます。イメージを焼く作業は概ね5分〜15分程度かかります。

    $ ls -la ~/Downloads/*.img
    -rw-r--r--@ 1 drk staff 1782579200 11 7 05:49 /Users/drk/Downloads/Volumio1.51PI.img

    $ sudo dd if=Volumio1.51PI.img of=/dev/rdisk1 bs=1m
    1700+0 records in
    1700+0 records out
    1782579200 bytes transferred in 63.197932 secs (28206290 bytes/sec)

Raspberry Pi + Volumio を起動して OS 側の設定を行う

まずは Raspberry Pi に SD カードを挿入し、ご家庭のルータに LAN ケーブルで接続した状態で電源を入れて起動します。

  1. Raspberry Pi の IP アドレスを ping で調査
    下記の例では 192.168.0.116 となります。

    $ ping volumio.local
    PING volumio.local (192.168.0.116): 56 data bytes
    64 bytes from 192.168.0.116: icmp_seq=0 ttl=64 time=31.630 ms
    64 bytes from 192.168.0.116: icmp_seq=1 ttl=64 time=25.399 ms
  2. Raspberry Pi に root でログインする
    Volumio の root のパスワードは volumio で初期設定されています。セキュリティを気にされる方は、パスワードを後で変更するなりしましょう。

    $ ssh -lroot volumio.local
    The authenticity of host 'volumio.local (192.168.0.116)' can't be established.
    RSA key fingerprint is db:b4:76:52:92:08:a8:b8:bb:5f:0a:73:af:f7:fd:c0.
    Are you sure you want to continue connecting (yes/no)? yes
    Warning: Permanently added 'volumio.local,192.168.0.116' (RSA) to the list of known hosts.
    root@volumio.local's password:
    Linux volumio 3.12.26+ #702 PREEMPT Wed Aug 6 17:43:49 BST 2014 armv6l
                           ___
                          /\_ \                        __
             __  __    ___\//\ \    __  __    ___ ___ /\_\    ___
            /\ \/\ \  / __`\\ \ \  /\ \/\ \ /' __` __`\/\ \  / __`\
            \ \ \_/ |/\ \L\ \\_\ \_\ \ \_\ \/\ \/\ \/\ \ \ \/\ \L\ \
             \ \___/ \ \____//\____\\ \____/\ \_\ \_\ \_\ \_\ \____/
              \/__/   \/___/ \/____/ \/___/  \/_/\/_/\/_/\/_/\/___/

                 Free Audiophile Linux Music Player - Version 1.5

                     C 2013 Michelangelo Guarise - Volumio.org

    Volumio Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent
    permitted by applicable law.
  3. IrBerryDAC のプログラムで必要な環境を整える(python-rpi.gpio をインストール)

    root@volumio:~# echo '
    deb http://archive.raspberrypi.org/debian/ wheezy main
    ' >> /etc/apt/sources.list

    root@volumio:~# apt-get update
    root@volumio:~# apt-get -y install python-rpi.gpio python-daemon
  4. IrBerryDAC の Python スクリプトのインストール

    root@volumio:~# cd /home/volumio
    root@volumio:~# wget nw-electric.way-nifty.com/blog/files/mpd_ctrl.py
    root@volumio:~# chmod +x /home/volumio/mpd_ctrl.py

    /etc/rc.local を編集して、自動で Python スクリプトを起動するようにします。下記のコマンドで開き、その下の1行を exit 0 の前に追加します。

    root@volumio:~# sudo vi /etc/rc.local
    /usr/bin/python /home/volumio/mpd_ctrl.py & /dev/null 2>&1
  5. 電源をいきなり切っても再起動時に mpd で問題が起きないようにする
    /etc/init.d/mpd を修正して、mpd プロセスが起動する際に mpd_stop を必ず実行するように変更を加えます。

    root@volumio:~# vi /etc/init.d/mpd
    start)
    mpd_stop
    mpd_start
  6. 母艦の OS X から samba 経由で SD カードを read/write 可能とする
    Volumio にはデフォルトで samba がインストールされていますが、自動起動ではありません。自動起動にしておくと何かと便利です。

    root@volumio:~# chkconfig samba on --level 2345
    root@volumio:~# chkconfig --list samba
    samba 0:off 1:off 2:on 3:on 4:on 5:on 6:off
    root@volumio:~# /etc/init.d/samba start
    [ ok ] Starting NetBIOS name server: nmbd.
    [ ok ] Starting SMB/CIFS daemon: smbd.
  7. SD カードの空き容量に新規パーティションを作成
    ポータブルオーディオとして活躍できるようにするために、基本的には 64GB 以上の SD カードを用意します。ただし Volumio のイメージを焼いた時点では、空き容量が見えていない状態にあります。まずは空き容量に新規パーティションを作成します。

    下記の作業内容がわからない場合は、基本的には何も考えずに下記の通りに入力します。入力するのは、Command (m for help): などのプロンプトの後ろにある p、n、p、4、p、w です。First sector と Last sector は何も入力せず、Enter だけで既定値を使います。

    root@volumio:~# fdisk /dev/mmcblk0

    Command (m for help): p

    Disk /dev/mmcblk0: 128.1 GB, 128059441152 bytes
    4 heads, 16 sectors/track, 3908064 cylinders, total 250116096 sectors
    Units = sectors of 1 * 512 = 512 bytes
    Sector size (logical/physical): 512 bytes / 512 bytes
    I/O size (minimum/optimal): 512 bytes / 512 bytes
    Disk identifier: 0x00043284

    Device Boot Start End Blocks Id System
    /dev/mmcblk0p1 * 2048 155647 76800 b W95 FAT32
    /dev/mmcblk0p3 155648 3411967 1628160 83 Linux

    Command (m for help): n
    Partition type:
    p primary (2 primary, 0 extended, 2 free)
    e extended
    Select (default p): p
    Partition number (1-4, default 2): 4
    First sector (3411968-250116095, default 3411968):
    Using default value 3411968
    Last sector, +sectors or +size{K,M,G} (3411968-250116095, default 250116095):
    Using default value 250116095

    Command (m for help): p

    Disk /dev/mmcblk0: 128.1 GB, 128059441152 bytes
    4 heads, 16 sectors/track, 3908064 cylinders, total 250116096 sectors
    Units = sectors of 1 * 512 = 512 bytes
    Sector size (logical/physical): 512 bytes / 512 bytes
    I/O size (minimum/optimal): 512 bytes / 512 bytes
    Disk identifier: 0x00043284

    Device Boot Start End Blocks Id System
    /dev/mmcblk0p1 * 2048 155647 76800 b W95 FAT32
    /dev/mmcblk0p3 155648 3411967 1628160 83 Linux
    /dev/mmcblk0p4 3411968 250116095 123352064 83 Linux

    Command (m for help): w
    The partition table has been altered!

    Calling ioctl() to re-read partition table.

    WARNING: Re-reading the partition table failed with error 16: Device or resource busy.
    The kernel still uses the old table. The new table will be used at
    the next reboot or after you run partprobe(8) or kpartx(8)
    Syncing disks.
  8. 一旦再起動を行います。

    root@volumio:~# reboot
  9. 新規パーティションをフォーマットして使える状態にする
    Raspberry Pi が立ち上がったら、再度 root でログインを行います。7 の作業でできた領域は /dev/mmcblk0p4 となります。mkfs.ext4 でフォーマットして使える状態にします。

    root@volumio:~# mkfs.ext4 /dev/mmcblk0p4
    mke2fs 1.42.5 (29-Jul-2012)
    Discarding device blocks: done
    Filesystem label=
    OS type: Linux
    Block size=4096 (log=2)
    Fragment size=4096 (log=2)
    Stride=0 blocks, Stripe width=0 blocks
    7716864 inodes, 30838016 blocks
    1541900 blocks (5.00%) reserved for the super user
    First data block=0
    Maximum filesystem blocks=0
    942 block groups
    32768 blocks per group, 32768 fragments per group
    8192 inodes per group
    Superblock backups stored on blocks:
    32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
    4096000, 7962624, 11239424, 20480000, 23887872

    Allocating group tables: done
    Writing inode tables: done
    Creating journal (32768 blocks): done
    Writing superblocks and filesystem accounting information: done

    次に、起動時にフォーマットした領域が自動でマウントされるように設定します。
    "/dev/mmcblk0p4 /mnt/USB ext4 defaults 0 0" の一行を追加します。

    root@volumio:~# vi /etc/fstab
    GNU nano 2.2.6 File: /etc/fstab

    # /etc/fstab: static file system information.
    #
    #/dev/mmcblk0p3 /               ext4    noatime,discard,data=writeback,journal_async_commit,nouser_xattr,barrier=0,errors=remount-ro 0       1
    /dev/mmcblk0p3 / ext4 noatime,nouser_xattr,errors=remount-ro 0 1
    /dev/mmcblk0p1 /boot vfat utf8 0 0
    /dev/mmcblk0p4 /mnt/USB ext4 defaults 0 0
    Ramdisk /run/shm tmpfs defaults,size=256M,noexec,nodev,nosuid 0 0

    最後に /mnt/USB で新しく使える領域が増えていることを確認します。

    root@volumio:~# df -h
    Filesystem Size Used Avail Use% Mounted on
    rootfs 1.5G 711M 711M 50% /
    /dev/root 1.5G 711M 711M 50% /
    devtmpfs 239M 0 239M 0% /dev
    tmpfs 49M 408K 49M 1% /run
    tmpfs 5.0M 0 5.0M 0% /run/lock
    tmpfs 256M 0 256M 0% /run/shm
    /dev/mmcblk0p1 75M 20M 55M 27% /boot
    /dev/mmcblk0p4 116G 60M 110G 1% /mnt/USB
    Ramdisk 256M 0 256M 0% /run/shm

ハードウェアを外に持ち出せるよう WiFi 関連を設定

LAN ケーブル接続では外に持ち出せません。また Volumio は、基本的にすべての作業がブラウザ経由となります。ここでは家庭内 LAN へ接続する設定に加えて、道中テザリングでスマホから Volumio へアクセスする設定を行います。

今回はバッファローの WLI-UC-GNM Wireless LAN Adapter を使っています。小さくて良いのですが、消費電力が高めです。とある調査結果では IO-DATA WN-G150UMK が最も消費電力が低いようです。

  1. WiFi アダプタがハード的に認識できているかを確認します。

    root@volumio:~# lsusb
    Bus 001 Device 002: ID 0424:9512 Standard Microsystems Corp.
    Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
    Bus 001 Device 003: ID 0424:ec00 Standard Microsystems Corp.
    Bus 001 Device 004: ID 0411:01a2 BUFFALO INC. (formerly MelCo., Inc.) WLI-UC-GNM Wireless LAN Adapter [Ralink RT8070]

    root@volumio:~# ip link show
    1: lo: mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    2: eth0: mtu 1500 qdisc pfifo_fast state UP mode DEFAULT qlen 1000
    link/ether b8:27:eb:8f:ba:1b brd ff:ff:ff:ff:ff:ff
    3: wlan0: mtu 1500 qdisc noop state DOWN mode DEFAULT qlen 1000
    link/ether cc:e1:d5:17:32:ff brd ff:ff:ff:ff:ff:ff
  2. wpa_passphrase を用いて wpa_supplicant.conf を作成
    [SSID] [PASSWORD] は各自の WiFi の設定に合わせて読み替えます。複数指定可能なので、家庭内 LAN とテザリングの情報をそれぞれ入力します。

    root@volumio:~# wpa_passphrase [家庭内SSID] [PASSWORD] >> wpa_supplicant.conf
    root@volumio:~# wpa_passphrase [テザリングSSID] [PASSWORD] >> wpa_supplicant.conf
  3. そのままでは動かないので、wpa_supplicant.conf を下記のように変更します。
    基本的には、先頭の ctrl_interface と update_config の2行を追加します。proto から group までの5行は、基本的にはなくても動作しますが、動作しない場合に設定を追加・変更します。主なパラメータの意味は下記のとおりです。

    パラメータ 値
    wpa-scan-ssid 0, 1 ※AP がステルスモードの場合は1、それ以外は0
    wpa-key-mgmt WPA-PSK, WPA2-PSK など
    wpa-proto WPA, WPA2 など
    wpa-pairwise CCMP, TKIP など
    wpa-group CCMP, TKIP など
    root@volumio:~# vi wpa_supplicant.conf
    ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
    update_config=1
    network={
    ssid="入力した家庭内LANのSSID"
    #psk="入力した家庭内LANのPW"
    psk=生成された文字列
    proto=WPA
    key_mgmt=WPA-PSK
    scan_ssid=0
    pairwise=CCMP
    group=CCMP
    }
    network={
    ssid="入力したテザリングのSSID"
    #psk="入力したテザリングのPW"
    psk=生成された文字列
    }
  4. /etc/network/interfaces の設定を下記のように修正します
    本来は WiFi も固定 IP だと楽なのですが、テザリングなどで固定 IP にできないため、IP は DHCP で付与することにします。

    auto lo
    iface lo inet loopback

    auto eth0
    iface eth0 inet dhcp

    allow-hotplug wlan0
    iface wlan0 inet dhcp
    wpa-driver wext
    wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf
    iface default inet dhcp
  5. LAN ケーブルを抜いて再起動を行います

    root@volumio:~# reboot
  6. 起動後に IP アドレスを確認します
    ここまで成功していれば、Raspberry Pi は WiFi 経由で LAN 環境に接続できているはずです。ssh して確認してみます。192.168.0.116 で接続出来ました。
    ここまでくれば、スマホのテザリングでも同じようにアクセス可能となってるはずです。

    root@volumio:~# ifconfig
    eth0 Link encap:Ethernet HWaddr b8:27:eb:8f:ba:1b
    UP BROADCAST MULTICAST MTU:1500 Metric:1
    RX packets:0 errors:0 dropped:0 overruns:0 frame:0
    TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
    collisions:0 txqueuelen:1000
    RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

    lo Link encap:Local Loopback
    inet addr:127.0.0.1 Mask:255.0.0.0
    inet6 addr: ::1/128 Scope:Host
    UP LOOPBACK RUNNING MTU:65536 Metric:1
    RX packets:11 errors:0 dropped:0 overruns:0 frame:0
    TX packets:11 errors:0 dropped:0 overruns:0 carrier:0
    collisions:0 txqueuelen:0
    RX bytes:634 (634.0 B) TX bytes:634 (634.0 B)

    wlan0 Link encap:Ethernet HWaddr cc:e1:d5:17:32:ff
    inet addr:192.168.0.116 Bcast:192.168.0.255 Mask:255.255.255.0
    inet6 addr: fe80::cee1:d5ff:fe17:32ff/64 Scope:Link
    UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
    RX packets:332 errors:0 dropped:0 overruns:0 frame:0
    TX packets:230 errors:0 dropped:0 overruns:0 carrier:0
    collisions:0 txqueuelen:1000
    RX bytes:39335 (38.4 KiB) TX bytes:32322 (31.5 KiB)

お疲れ様でした。これで WiFi 経由で Raspberry Pi + Volumio を操作できるようになりました。通勤道中などは、テザリングでハイレゾを楽しむことができます。
ちなみに、デフォルトブラウザよりも Chrome で Volumio を操作したほうが快適です。

Raspberry Pi へ曲を転送する方法

SD カードは ext4 でフォーマットされているため、OS X から直接参照することができません。samba 経由でアクセスすることができます。

Finder の「移動」メニュー。一番下に「サーバへ接続...」がある

まずは Finder のメニューから "移動" > "サーバへ接続..." を行います。

「サーバへ接続」画面。サーバアドレスに smb://volumio と入力されている

サーバへ接続画面が表示されたら、そのまま接続します。画面のサーバアドレスは smb://volumio です。

サーバ volumio のユーザの種類を選ぶ画面。「ゲスト」が選択されている

次の画面では、ゲストユーザで接続を行います。

マウントするボリュームの選択画面。NAS Music、Ramplay、USB Music、WebRadio のうち USB Music を選択している

次の画面はマウント先の選択です。/mnt/USB にあたる「USB Music」を選択します。

Finder で USB Music を開いたところ。flac、lost+found、Music の3つのフォルダが見える

以上の操作で、Finder から /mnt/USB がアクセス可能です。後は iTunes なりの曲をドラッグして、曲を転送可能です。転送速度と SD カードの速度に依存しますが、比較的もの凄く時間がかかります。

時間がかかるのが嫌な方は、4,000円ほど出して Paragon ExtFS for Mac OS X 9⁠(現在リンク切れ) というソフトウェアを購入すると、ext4 でフォーマットされた SD カードも直接 OS X でマウントできるようになるので、超高速に曲を転送することができます。
